Фото
Описание
Магистральны шинопровод с алюминиевым корпусом
400A - 6300А
Быстрый и легкий монтаж
Система компактных шинопроводов серии E-Line KX была предложена клиентам в качестве продукта нового поколения - аналог шинопроводов серии KB, на протяжении долгих лет используемых в качестве одной из передовых серий продукции шинопроводов E-Line.Компактные шинопроводы серии E-Line KX применяются для прокладки горизонтальных и вертикальных линий распределения и передачи электричества на объектах.
Кроме того, могут использоваться в качестве магистральных шинопроводов только для передачи электроэнергии в местах, где нежелательна установка ответвительных коробок.
Преимущества компактных шинопроводов серии E-Line KX
Высокая устойчивость к короткому замыканию благодаря компактной конструкции. Минимальное падение напряжения по сравнению с кабельными системами. Высокая механическая прочность и более низкий уровень электромагнитного загрязнения благодаря особому сплаву металлического корпуса. Лучшее охлаждение. Высокий предел огнестойкости. Устойчивость к сейсмическим нагрузкам. Высокий класс защиты IP (стандартный - IP55, опционно - IP 65/67). Намного меньшая потребность в площади по сравнению с традиционными системами прокладки кабеля.
Различные типы в зависимости от целей использования
Вставной тип соединения (на корпусе длиной 3 м с обеих сторон в качестве стандарта предусмотрены 2 выходных окна вставного типа соединения *).
Крепежный тип соединения (без выводных окон, соединение только в точке наращивания секции)
По заказу возможно производство шинопроводов с увеличенным количеством выводных окон вставного типа соединения.
Наличие выводных окон вставного типа соединения на обоих концах секции предусмотрены для алюминиевых шинопроводов, предназначенных для тока 1000A и выше, и медных шинопроводов для тока 1250A и выше.
Крепежный тип соединения (без выводных окон, соединение только в точке наращивания секции)
По заказу возможно производство шинопроводов с увеличенным количеством выводных окон вставного типа соединения.
Наличие выводных окон вставного типа соединения на обоих концах секции предусмотрены для алюминиевых шинопроводов, предназначенных для тока 1000A и выше, и медных шинопроводов для тока 1250A и выше.
Технические характеристики
Варианты номинального тока для шинопроводов KX Al с алюминиевыми проводниками: 400A / 500A / 630A / 800A / 1000A / 1250A / 1350A / 1600A / 2000A / 2500A / 3150A / 3200A / 4000A / 5000A / 6300A.Варианты номинального тока для шинопроводов KX Cu с медными проводниками: 550A / 650A / 800A / 1000A / 1250A / 1350A / 1600A / 2000A / 2250A / 2500A / 3300A / 3600A / 4000A / 5000A / 6300A.
Стандартный класс зашиты - IP55, опционно - IP 65/67.
На выбор шинопроводы с 4, 4.5 или 5 проводниками.
По выбору чистое заземление (Clean Earth).
Окрашенный алюминиевый корпус RAL 7038.

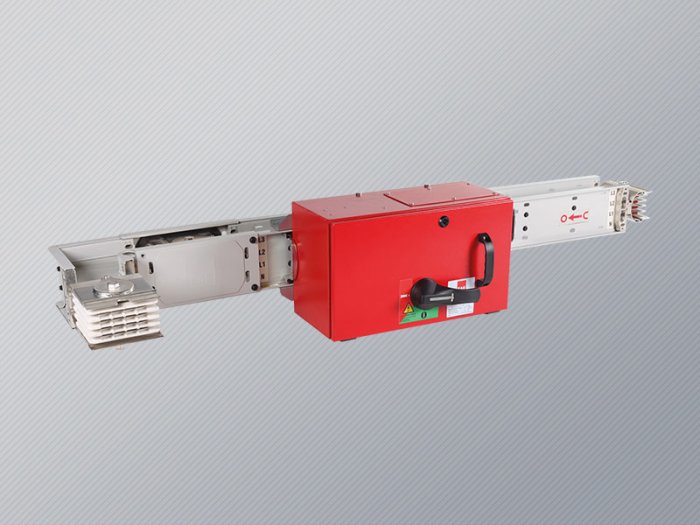

Ответвительные коробки
Ответвительные коробки вставного и крепежного типа соединения для номинального тока 160A, 250A, 400A и 630A (с выключателем SYK в качестве стандартной комплектации или пустая для установки MCCB или укомплектованные MCCB).Ответвительные коробки крепежного типа соединения для номинального тока 800A и 1000A (для MCCB)(пустая или укомплектованная MCCB).
Места применения
• Производственные предприятия
• Текстильная промышленность
• Металлургия и стекольная промышленность
• Автомобильные заводы
• Торговые центры
• Выставочные площади
• Многоэтажные здания
• Гостиницы
• Больницы
• Деловые центры
• Нефтехимические заводы
• Центры хранения и обработки данных
